Balkendecke
Erdgeschoss 1
Die
Deckenbalken sind mit Bilam (Duobalken) ausgeführt und garantieren
dadurch ihre Maßhaltigkeit. Vom Erdgeschoss aus ist die Balkendecke
auf Sicht.
Die Decke über dem
Erdgeschoss (EG)
Sowohl
die Decke über EG als auch OG werden als sichtbare Holzbalkendecke
ausgeführt.
Wegen
der Erleichterung bei der Montage und zur Verkürzung der Bauzeit
wurden die Deckenbalken zu Elementen zusammengefasst und bereits im
Werk bis zur Rauhschalung auf der Oberseite der Balken
vorgefertigt.
Die
Deckenbalken sind in Bilam ausgeführt und garantieren dadurch ihre
Maßhaltigkeit. Wegen der Statisch Notwendigen Höhe von 24cm wurden
die Deckenbalken für die Sichtschalung ausgefalzt. Dadurch kann die
Dämmung im Gefach eingebracht werden und die Balkendecke wirkt
optisch „leichter“.

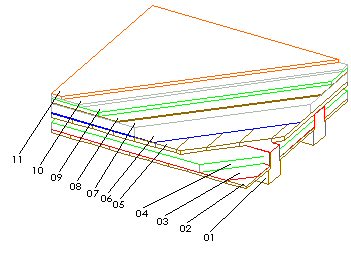

Trockenaufbau:
Beim
Baufuchshaus ist die Decke über EG in den Bereichen ohne Fußbodenheizung
wie folgt von unten nach oben aufgebaut:
-
Deckenbalken
BILAM ausgefalzt
-
Sichtschalung
20mm
-
Rieselschutzfolie
-
Hohlraumdämmung
Flachsvlies 60mm
-
Rauhschalung
30mm
-
Riselschutzfolie
PE
-
Schüttung
Marmorsplit
-
Abdeckplatte
Natur Isolant
-
Trittschalldämmplatte
Pavapor
-
Trockenestrichelemen
-
Bodenbelag
Genauere
Beschreibung zum Deckenaufbau HIER!!!
Balkendecke
Erdgeschoss 2:
Über
den Gefachboden aus Perlinen und die Deckenbalken wird eine
Rieselschutzfolie verlegt. Sie wird an den Stößen überlappt und
sauber verklebt, damit ein Durchrieseln von Schüttmaterial oder Dämmfasern
vermieden wird. Die Rieselschutzfolie garantiert so ein gesundes,
faserfreies und unbelastetes Wohnklima.
Im
Gefach wird eine 60 mm starke Flachsdämmung eingebracht. Diese
Hohlraumdämmung unterstützt durch die schallschluckende
Eigenschaft die Schalldämmung des Deckenelementes, da so
Hohlraumresonanzen vermieden werden.
Auf
der Balkenlage ist eine 30 mm starke Rauhschalung montiert. Die
Aussteifung der Deckenscheibe wird in diesem Falle durch ein
diagonal kreuzweise verlegtes Windrispenband erreicht.
Balkendecke
Obergeschoss:
Die
Deckenbalken sind auch hier mit Bilam (Duobalken) ausgeführt, und wie bei der
Decke im Erdgeschoss werden 20 mm starke Perline als Gefachboden in
den Falz verlegt. Als Sichtschalung wird auch hier ausschließlich
A-Qualität verwendet, um einer Wohnsichtqualität gerecht zu werden.
Über
den Gefachboden und die Deckenbalken wird wieder Rieselschutzfolie
verlegt. Sie wird an den Stößen überlappt und sauber verklebt,
damit ein Durchrieseln von Schüttmaterial oder Dämmfasern
vermieden wird.
Damit
ein guter Schallschutz erzielt werden kann, ist es erforderlich, eine
ausreichende Deckenbeschwerung einzubringen. Marmorsplitt ist mit
einer Dichte von 1500 kg/m³ dafür hervorragend geeignet. Mit einer
Körnung von 3-6 mm lässt sich die Schüttung gut einbringen und
hat kein nennenswertes Setzungsverhalten.

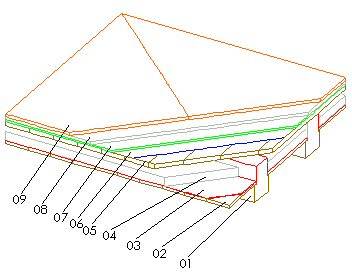

Der
Deckenaufbau im Obergeschoss
Beim
Baufuchshaus ist die Decke über OG in allen Bereichen wie folgt von
unten nach oben aufgebaut:
|
|
-
Deckenbalken
BILAM ausgefalzt
-
Sichtschalung
20mm
-
Rieselschutzfolie
-
Hohlraumschüttung
Marmorsplitt
-
Rauhschalung
30mm
-
Rieselschutzfolie
PE
-
Trittschalldämmplatte
-
Trockenestrichelement
Remacell
-
Bodenbelag
|
Duo–Balken
(Bilam)
Der
Duo oder Bilam-Balken ist ein verleimter Doppelbalken. Er ist ein
formstabiler, rissarmer und optisch hochwertiger Massivbalken aus
kernfreien und keilgezinkten Halbhölzern, der flachseitig verleimt
wird und so wesentlich stabiler ist als Massivholzbalken.
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
